Oscilloscopes & Logic AnalyzersOscilloscopes < 1GHz100MHz <= 1GHz特性 | 參數 |
---|---|
High Frequency (range) | 100MHz <= 1GHz |

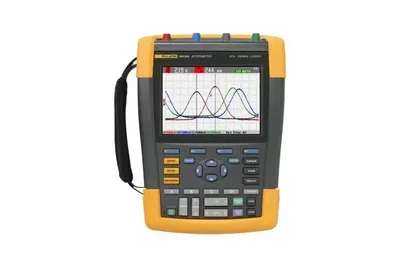

190 Series II ScopeMeter Portable Oscilloscopes—the first high-performance scopes built for harsh industrial environments Introducing the first high-performance portable oscilloscopes with 2 or 4 independently insulated input channels, an IP51 dust- and dripwater proof rating and a CAT III 1000 V/CAT IV 600 V safety rating.
Choose from 500 MHz, 200 MHz, 100 MHz or 60 MHz bandwidth models. Now plant maintenance engineers can take a 2- or 4-channel scope into the harsh world of industrial electronics.
Key Features |
Up to four independent floating isolated inputs, up to 1000 V |
Up to 5 GS/s real time sampling (depending on model and channels used) |
Deep memory: 10,000 points per trace waveform capture (scope mode) |
CAT III 1000 V/CAT IV 600 V safety rated instrument for industrial environments |
Up to seven hours of battery operation using BP291 |
Isolated USB host port for direct data storage to a USB memory device; |
USB device port for easy PC communication |
Easy access battery door for quick battery swaps in the field |
Compact and only 2.2 kg (4.8 lb) |
Security slot: lock down oscilloscope with Kensington® lock while |
unattended |
IP51 rating, dust- and drip-proof |
Connect-and-View™ triggering for intelligent, automatic triggering on fast, |
slow and even complex signals |
Frequency spectrum using FFT-analysis |
Automatic capture and REPLAY of 100 screens |
ScopeRecord™ Roll mode gives 30,000 points per input channel for low |
frequency signal analysis |
TrendPlot™ paperless recorder mode with deep memory for long-term |
automatic measurements |
5,000 count DMM included in the 2-channel models |
Specifications | |
Fluke 190-XXX ScopeMeter Test Tool | |
Series Overview | |
Model | Description |
Fluke 190-504 | Color ScopeMeter, 500 MHz, 4 Channels |
Fluke 190-504/S | Color ScopeMeter, 500 MHz, 4 Channels with SCC-290 Kit Included; FlukeView Software Interface Cable Hard Carrying Case |
Fluke 190-502 | Color ScopeMeter, 500 MHz, 2 Channels |
Fluke 190-502/S | Color ScopeMeter, 500 MHz, 2 Channels with SCC-290 Kit Included; FlukeView Software Interface Cable Hard Carrying Case |
Fluke 190-204 | Color ScopeMeter, 200 MHz, 4 Channels |
Fluke 190-204/S | Color ScopeMeter, 200 MHz, 4 Channels with SCC-290 Kit Included; FlukeView Software Interface Cable Hard Carrying Case |
Fluke 190-104 | Color ScopeMeter, 100 MHz, 4 Channels |
Fluke 190-104/S | Color ScopeMeter, 100 MHz, 4 Channels with SCC-290 Kit Included; FlukeView Software Interface Cable Hard Carrying Case |
Fluke 190-202 | Color ScopeMeter, 200 MHz, 2 Channels Plus DMM/Ext.input |
Fluke 190-202/S | Color ScopeMeter, 200 MHz, 2 Channels Plus DMM/Ext.input with SCC-290 Kit Included; FlukeView Software Interface Cable Hard Carrying Case |
Fluke 190-102 | Color ScopeMeter, 100 MHz, 2 channels Plus DMM/Ext.input |
Fluke 190-102/S | Color ScopeMeter, 100 MHz, 2 channels Plus DMM/Ext.input with SCC-290 Kit Included; FlukeView Software Interface Cable Hard Carrying Case |
Fluke 190-062 | Color ScopeMeter, 60 MHz, 2 channels Plus DMM/Ext.input |
Fluke 190-062/S | Color ScopeMeter, 60 MHz, 2 channels Plus DMM/Ext.input with SCC-290 Kit Included; FlukeView Software Interface Cable Hard Carrying Case |
Accessories | |
BC190 | Mains adapter/battery charger |
BP290 | Li-ion battery pack, 2400 mAh |
BP291 | Li-ion battery pack, 4800 mAh |
EBC290 | External battery charger for BP290 and BP291 (uses BC190 mains adapter) |
HH290 | Hanging Hook for 190 Series II instruments |
VPS510-R | Electronic Voltage Probe set, 10:1, 500 MHz, one set red |
VPS510-G | Electronic Voltage Probe set, 10:1, 500 MHz, one set grey |
VPS510-B | Electronic Voltage Probe set, 10:1, 500 MHz, one set blue |
VPS510-V | Electronic Voltage Probe set, 10:1, 500 MHz, one set green |
VPS410-G | Industrial Voltage Probe set, 10:1, one set grey |
VPS410-R | Industrial Voltage Probe set, 10:1, one set red |
VPS410-B | Industrial Voltage Probe set, 10:1, one set blue |
VPS410-V | Industrial Voltage Probe set, 10:1, one set green |
VPS420-R | High working voltage ruggedized probe set, 100:1, 150 MHz (bicolored, red/black) |
VPS420-G | High working voltage ruggedized probe set, 100:1, 150 MHz (bicolored, grey/black) |
VPS420-B | High working voltage ruggedized probe set, 100:1, 150 MHz (bicolored, grey/black) |
VPS420-V | High working voltage ruggedized probe set, 100:1, 150 MHz (bicolored green/black) |
SW90W | FlukeView ScopeMeter Software package (full version) |
C290 | Hard shell protective carrying case for 190 Series II |
SCC290 | FlukeView ScopeMeter Software package (full version) and C290 Carrying Case kit for 190 Series II |
TL175 | TwistGuard™ safety designed test leads set (1 red, 1 black) |
TRM50 | BNC Feedthrough 50 Ω terminator (set of 2 pieces, black) |
AS400 | Probe Accessory Extension Set for VPS400-series probes |
RS400 | Probe Accessory Replacement Set for VPS400-series probes |
RS500 | Probe Accessory Replacement Set for VPS500-series probes |
Specifications | |
Fluke 190-XXX ScopeMeter Test Tool | |
Series Overview | |
Model | Description |
190-XXX/EU | European Addition |
190-XXX/UK | United Kingdom Addition |
190-XXX/UN | Universal Addition |
190-XXX/NA | North America Addition |
190-XXX/AM | Americas Addition |
190/XXX/EU/S | European Addition, with SCC-290 Kit Included |
190-XXX/UK/S | United Kingdom Addition, with SCC-290 Kit Included |
190-XXX/UN/S | Universal Addition, with SCC-290 Kit Included |
190-XXX/NA/S | North America Addition, with SCC-290 Kit Included |
190-XXX/AM/S | Americas Addition, with SCC-290 Kit Included |
Specifications | |
Fluke SCC290 Kit | |
Model | Description |
Fluke SCC290 | This is an accessory kit that comes with FlukeView ScopeMeter software and a Fluke C290 carrying case for the new Fluke 190-104 & Fluke 190-204 ScopeMeters. |
Features | Parameters |
Dimensions | 19.15 x 14.5 x 6.05" |
Included with the Fluke SCC290 | FlukeView Software Interface Cable Hard Carrying Case |
