Geconfigureerde modellen bevatten de volgende opties:
Oscilloscope ProbesGebruikt u alstublieft "krijg snel een offerte" of "configureer unit", en we zullen u contacteren, en een offerte maken voor u.
U kunt ook neem contact op als je dat liever hebt, en onze experts zullen u begeleiden met de juiste applicatie en inkoop oplossing voor dit product.
Het spijt ons, maar we hebben op dit moment geen informatie over belangrijke specificaties voor dit product beschikbaar online.
U kunt voor meer informatie contact opnemen met ons en een van onze medewerkers is u dan graag van dienst.

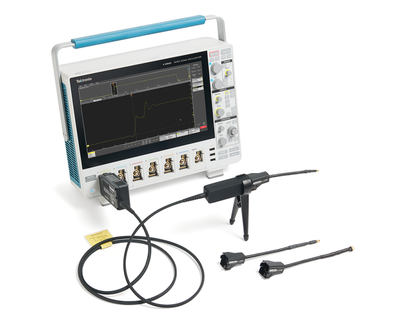

IsoVu probe technology delivers accurate differential measurements up to ±2500 V on reference voltages slewing ±60 kV at 100 V/ns or faster. With the IsoVu Generation 2 design, you get all the benefits of IsoVu technology at 1/5 of the size of first generation probes.
With versatile MMCX connectors and an unmatched combination of bandwidth, dynamic range, and common mode rejection, IsoVu Gen 2 probes are setting new standards for isolated probe technology and enabling wide bandgap power designs using SiC and GaN.
Benefits | |
Benefits of IsoVu Probes | IsoVu technology uses power-over-fiber and an optical analog signal path for complete galvanic isolation between the measurement system and your DUT. By allowing the probe to float independently at the common mode voltage, isolation provides important advantages. ▪ 160 dB (100 million to 1) CMRR at DC ▪ Up to 120 dB (1 million to 1) CMRR at 100 MHz ▪ Up to 80 dB (10,000 to 1) CMRR at 1 GHz ▪ ±60 kV Common Mode Voltage range ▪ Up to ±2500 V differential input Voltage range ▪ Up to ±2500 V offset range |
High Voltage and High Bandwidth | With traditional differential probes you had to choose between high bandwidth or high voltage levels. IsoVu probes, with their shielded coaxial cable and isolation, provide high bandwidth and a differential voltage range of ±2500 V. IsoVu Gen 2 offers bandwidths of 200 MHz, 500 MHz, and 1 GHz. |
High Performance and Convenient Connections | IsoVu probe tips have a range of connections and accessories that offer high performance and accessibility. The probes can connect directly to MMCX connectors, which are inexpensive and widely-available. This makes for stable, hands-free test points and offer high bandwidth and common mode rejection. The solid metal body shields the center conductor and minimizes ground loop area for the lowest interference possible. Other accessories are available to adapt the probe tips to a wide range of connections. Additional 0.100" and 0.200" spaced square-pin tips are available for applications that require greater than ±250V differential voltage. When not using a tip, the sensor head has 1 MΩ and 50Ω switchable termination at the probe's SMA connector. This feature effectively adds an isolated channel to any compatible oscilloscope. |
Floating Measurements in Power Converter and Motor Drive Designs | Making high-side measurements in half-bridge power converters is challenging because the source or collector to which the measurements are referenced is slewing rapidly up and down. Wide bandgap devices like SiC and GaN FETs are even harder to measure because they can switch high voltages in a few nanoseconds. Noise from this rapidly changing common mode voltage leaks into the differential measurements and hides details on VGS and VDS. IsoVu probes have unmatched common mode rejection at full bandwidth that lets you see signal details, often for the first time. |
Applications |
Half/Full bridge designs using SiC or GaN, FETs, or IGBTs |
Floating measurements |
Power converter design |
Power device evaluation |
Switching power supply design |
Inverter design |
Motor drive design |
Electronic ballast design |
EMI and ESD troubleshooting |
Current shunt measurements |
Specifications | |||
TIVP1, TIVP05, TIVP02 Isolated Measurement Systems | |||
Model Overview | |||
Model | TIVP1 | TIVP05 | TIVP02 |
Bandwidth | 1 GHz | 500 MHz | 200 MHz |
Rise time | 450 ps | 850 ps | 2 ns |
Specifications | |||||
IsoVu Isolated Probes | |||||
Model Overview | |||||
Model | Bandwidth | Differential Voltage | Common Mode Voltage | Common Mode Rejection Ratio | Fiber Cable Length |
TIVP1 | 1 GHz | ±2500 V | ±60 kV | DC: 160dB 100 MHz: 100 dB 200 MHz: 100 dB | 2 meters |
TIVP05 | 500 MHz | ±2500 V | ±60 kV | DC: 160dB 100 MHz: 100 dB 200 MHz: 100 dB | 2 meters |
TIVP02 | 200 MHz | ±2500 V | ±60 kV | DC: 160dB 100 MHz: 100 dB 200 MHz: 100 dB | 2 meters |
TIVP1L | 1 GHz | ±2500 V | ±60 kV | DC: 160dB 100 MHz: 100 dB 200 MHz: 100 dB | 10 meters |
TIVP05L | 500 MHz | ±2500 V | ±60 kV | DC: 160dB 100 MHz: 100 dB 200 MHz: 100 dB | 10 meters |
TIVP02L | 200 MHz | ±2500 V | ±60 kV | DC: 160dB 100 MHz: 100 dB 200 MHz: 100 dB | 10 meters |
Specifications | |
Isolated Measurement Systems | |
Model Overview | |
Model | Description |
TIVP1 | Tektronix IsoVu 1 GHz Isolated Probe with 2 m cable |
TIVP05 | Tektronix IsoVu 500 MHz Isolated Probe with 2 m cable |
TIVP02 | Tektronix IsoVu 200 MHz Isolated Probe with 2 m cable |
TIVP1L | Tektronix IsoVu 1 GHz Isolated Probe with 10 m cable |
TIVP05L | Tektronix IsoVu 500 MHz Isolated Probe with 10 m cable |
TIVP02L | Tektronix IsoVu 200 MHz Isolated Probe with 10 m cable |
Standard Accessories | |
016-2147-xx | IsoVu carrying case for 2 m cable models; Soft case (with foam insert) protects the TIVP and enforces the optical fiber minimum bend radius |
016-2149-xx | IsoVu carrying case for 10 m cable models; Soft case (with foam insert) protects the TIVP and enforces the optical fiber minimum bend radius |
003-1947-xx | SMA wrench/driver tool; 5/16" Wrench for use on SMA connector |
131-9717-xx | Probe tip adapter; Adapt an MMCX IsoVu tip to standard 0.100" spaced, 0.025" square pins |
352-1179-xx | Probe bipod for probe; TIVP can rotate in holder to accommodate square pin headers |
TIVPMX10X | MMCX probe tip; MMCX tip is recommended for the best bandwidth and CMRR performance |
071-3733-xx | TIVP Series Quick Reference Guide |
-- | Certificate of traceable calibration |
