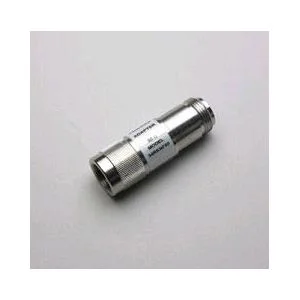

Anritsu 34RVRK50

Precision Adapter; RV(m) - RK(m), 50 Ohms, DC to 40 GHz

Modell

34RVRK50

Produktfamilie

RF & Microwave Power

Hersteller

Anritsu

Konfigurierte Modelle enthalten die folgenden Merkmale:

RF & Microwave PowerNoise & OtherMicrowave Accessories20GHz <= 50GHz

Konfigurationen

Wichtigste Daten

Produktübersicht

Ressourcen

Wir helfen Ihnen gerne bei Ihrer genauen Konfiguration

Bitte nutzen Sie die Option "Schnelles Angebot einholen". Wir werden uns dann mit Ihnen in Verbindung setzen und ein Angebot für Ihren genauen Bedarf erstellen

Sie können sich auch an uns wenden, und unsere Experten können Sie mit der richtigen Anwendungs- und Beschaffungslösung für dieses Produkt beraten.

Merkmal	Wert
High Frequency (range)	20GHz <= 50GHz

Produktübersicht

The 34 Series of precision adapters enable accurate measurements with GPC-7, Type N, or WSMA interfaces. Every adapter is designed and manufactured to ensure low reflections and optimum performance over a broad frequency range.

The 34R Series precision adapters provide a rugged, rigid connection between Anritsu instruments with WSMA, K Connector, or V Connector outputs and Anritsu SWR Autotesters and SWR Bridges or other instruments.

The adapters have an outside diameter equal to that of a Type N connector, adding mechanical strength to the test setup and making installation convenient and fast.

Low SWR and insertion loss

GPC-7, Type N, and WSMA connectors

Convenient transition with minimal effect on signal

50 Ω or 75 Ω impedance

Specifications
Precision Adapter 34 Series
Model Overview
Model	Frequency Range	Connectors	SWR	Dimensions (L (cm) x Dia (cm))
34NN75B	DC to 3 GHz	N(m) to N(m)	1.1	6.0 x 2.2
34AN50	DC to 18 GHz	GPC-7 to N(m)	1.02	4.2 x 2.2
34ANF50	DC to 18 GHz	GPC-7 to N(f)	1.02	4.2 x 2.2
34NN50A	DC to 18 GHz	N(m) to N(m)	1.1	6.0 x 2.2
34NFNF50	DC to 18 GHz	N(f) to N(f)	1.1	4.7 x 1.6
34NK50	DC to 18 GHz	N(m) to K(m)	1.12	3.8 x 2.2
34NKF50	DC to 18 GHz	N(m) to K(f	1.12	3.8 x 2.2
34NFK50	DC to 18 GHz	N(f) to K(m)	1.12	3.8 x 1.6
34NFKF50	DC to 18 GHz	N(f) to K(f)	1.12	3.8 x 1.6
34RSN50	DC to 18 GHz	WSMA(m) to N(m	1.22	--
34RKNF50	DC to 18 GHz	RK(m) to N(f)	1.40	5.1 x 1.7
34RVNF50	DC to 18 GHz	RV(m) to N(f)	1.40	5.1 x 1.7
34NMDVFNF50	DC to 18 GHz	NMD V(f) to N(f)	1.08	3.4 x 2.0
34AKNF50	DC to 20 GHz	RAK(m) to N(f)	1.5	--
34RKRK50	DC to 40 GHz	RK(m) to RK(m)	2.00	5.8 x 1.7
34RVRK50	DC to 40 GHz	RV(m) to RK(m)	2.00	5.8 x 1.7
34RVRV50	DC to 60 GHz	RV(m) to RV(m)	2.30	5.8 x 1.7
