Keysight Technologies 34950A

System Measurement and Control Module; 64-Bit DIO, with Memory & Counter for the 34980A

Modell

34950A

Produktfamilie

Multimeter

Hersteller

Keysight Technologies

Konfigurierte Modelle enthalten die folgenden Merkmale:

MultimeterData AcquisitionCounters & Function GeneratorsData Acquistion

Konfigurationen

Wichtigste Daten

Produktübersicht

Ressourcen

Wählen Sie Ihre Konfiguration

Show:

Optionen suchen & kombinieren, z. B. 'C4000; M400'

Verfügbare Optionen für Keysight Technologies 34950A

Options-ID	Beschreibung
8121-1377	Cable-Assembly Overmolded 28 AWG 2.5 Feet
34950A-0B0	No Printed Documentation; full documentation included on CD ROM
34950T	Terminal block for 34950A and L4450A 64-bit digital I/O
DEMACC	Demo Accessories
R-51B-001-5Z	Warranty Assurance Plan - Return to Keysight - 5 years
Y1137A	1.5 meter 78 pin Dsub, M/F Twisted Pair with Outer Shield Cable - 300V
Y1138A	3 meter 78 pin Dsub, M/F Twisted Pair with Outer Shield Cable - 300V
Y1142A	Solder cup connector kit with male 78-pin Dsub

Anzeigen 1 - 2 von 2 Ergebnissen

64-bit DIO Module with Memory and Counter for 34980A

Produkt-ID: P-605825

Mieten

Bestätigung bei Angebotserstellung

Angebot

Menge

Wochen

Startdatum

Gebraucht

Verfügbarkeit bei Angebotserstellung bestätigt

Anfrage

E-Mail +49 6151 360 41-0

Finanzlösungen

Fragen Sie jetzt um mehr Informationen zu erhalten

64-bit DIO Module with Memory and Counter for 34980A

Produkt-ID: P-605844

34950T • Terminal block for 34950A and L4450A 64-bit digital I/O

Mieten

Bestätigung bei Angebotserstellung

Angebot

Menge

Wochen

Startdatum

Gebraucht

Verfügbarkeit bei Angebotserstellung bestätigt

Anfrage

E-Mail +49 6151 360 41-0

Finanzlösungen

Fragen Sie jetzt um mehr Informationen zu erhalten

Anzeigen 1 - 2 von 2 Ergebnissen

* Preise und Verfügbarkeit können ohne vorherige Ankündigung geändert werden. Alle Preise können aufgrund von Versandbedingungen, Mehrwertsteuer oder Umsatzsteuer, Einfuhrzöllen und Wechselkursen variieren. Produkte sind möglicherweise nicht an allen Standorten verfügbar. Alle aufgeführten Einsparungen basieren auf dem vollständigen Listenpreis neuer Instrumente. Die tatsächlichen Einsparungen können je nach Option (en), Konfiguration, Wechselkursen und anderen Faktoren variieren. Die Garantie kann je nach Kategorie oder verfügbarem Produkt variieren. Alle Bedingungen müssen durch ein vollständiges schriftliches Angebot bestätigt werden.

Produktübersicht

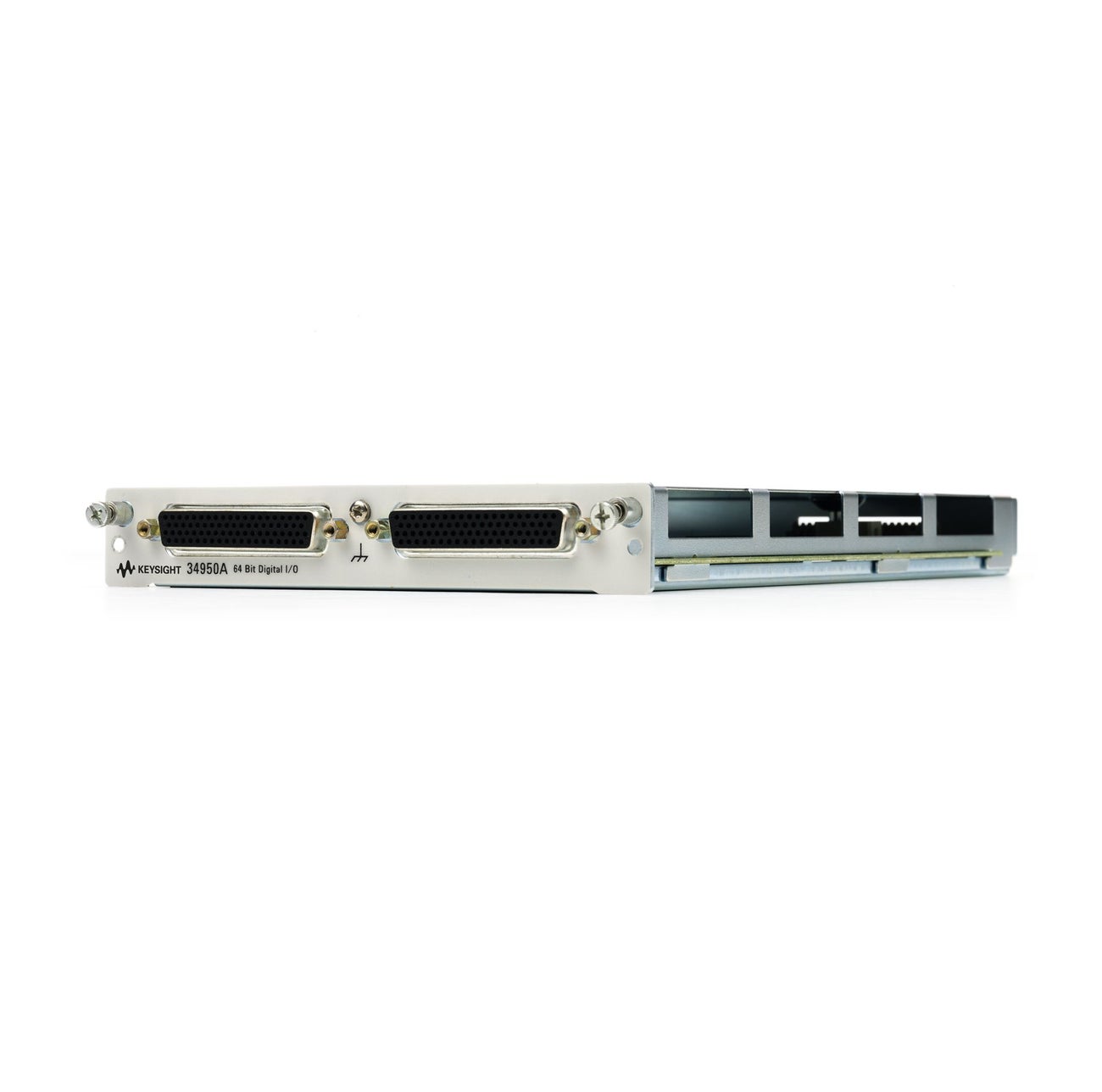

The Keysight 34950A module for the 34980A Multifunction Switch/Measure Unit has 64 bi-directional lines configured as eight 8-bit channels. Each 8-bit channel has programmable polarity and thresholds up to 5V. The memory is useful for simulating and capturing digital patterns up to 10 MHz. It provides configurable handshaking protocols for a wide variety of applications.

In addition, the two counter/totalizer channels can be used to count events, frequency, period, duty cycle, totalize, and pulse width.

Standard 78-pin Dsub connectors allow for use with standard cables, terminal blocks, or mass interconnect solutions.

Key Features

64 bidirectional digital I/O bits with programmable polarity

Variable thresholds from 0V to 5V

Handshaking protocols

Source/sink current up to 24mA

Pattern memory

Two 10 MHz counter/totalizer channels

20 MHz divide-by-n clock

Specifications
Multifunction Switch/Measurement Unit
Model Overview
Model	Description	Information
34980A	Multifunction data acquisition mainframe Holds up to 8 Plug-in-Modules	Comes standard with “DMM” option and BenchVue DAQ
BV0006B	BenchVue Data Acquisition Control and Analysis (DAQ) Holds up to 8 Plug-in-Modules	BenchVue makes it simple to connect, control instruments, and automate test sequences. Supported plug-in modules: 34921A 34922A 34923A 34924A 34925A 34931A 34932A 34933A 34937A 34938A 34952A

Specifications
Multifunction Switch / Measure System Measurement and Control Modules
Module Overview
Model	Description	Information
34950A	64 Bit DIO with Memory Counter	Eight 8-bit digital I/O channels Up to 5 V thresholds 7 handshaking protocols Pattern memory Two 10 MHz frequency counter/totalizers 10 MHz programmable clock output
34951A	4 Channel Isolated D/A Converter with Waveform Memory	Output DC V up to +/-16V or DC current up to +/-20 mA Output wave forms w/200 kHz update rate and 16 bit resolution
34952A	Multifunction Module with 32 Bit DIO, 2 Channel D/A and Totalizer	Four 8-bit digital I/O channels 2 +/- 12V analog outputs 100 kHz gated totalizer
34959A	Breadboard	Access to +12V and +5V supplies 16 GPIO ports 32 relay drive lines for custom designs

Specifications
Multifunction Switch / Measure Low Frequency Modules
Module Overview
Model	Description	Max. Volts	Max. Current	Scan Ch/Sec
Multiplexers
34921A	40 Channel Armature	+/- 300V	1A	100
34922A	40 Channel Armature	+/- 300V	1A	100
34923A	40/80 Channel Reed	+/- 150V	0.5A	500
34924A	70 Channel Reed	+/- 150V	0.5A	500
34925A	40/80 Channel Optically Isolated FET Multiplexer	+/- 80V	0.5A	1000
Matrix Switches
34931A	Dual 4x8 Armature	+/- 300V	1A	100
34932A	Dual 4x16 Armature	+/- 300V	1A	100
34933A	Dual/Quad 4x8 Reed	+/- 150V	0.5A	500
GP/Actuator Switches
34937A	28 Channel Form C 4 Channel Form A	300V 250AC	1A 5A	N/A N/A
34938A	20 Channel 5 Amp Form A	250AC	5A	N/A

Specifications
Multifunction Switch / Measure RF and Microwave Modules
Module Overview
Model	Description	Insertion Loss	Frequency Range	VSWR
RF Switching
34941A	Quad 1x4 50Ohm	0.6 dB	3 GHz	< 1.25
34942A	Quad 1x4 75Ohm	Contact Factory	Contact Factory	Contact Factory
Microwave Switching
34945A	Microwave Switch/ Attenuator Drive	Drive up to 64 external switch coils; 32 SPDT switches 8 multiport switches 8 attenuators or custom combination	Drive up to 64 external switch coils; 32 SPDT switches 8 multiport switches 8 attenuators or custom combination	Drive up to 64 external switch coils; 32 SPDT switches 8 multiport switches 8 attenuators or custom combination
34946A	Dual 1x2 SPDT Terminated	< 0.42dB to < 0.69dB	4 GHz or 20 GHz	< 1.15 to < 1.30
34947A	Triple 1x2 SPDT Unterminated	< 0.42dB to < 0.69dB	4 GHz or 20 GHz	< 1.15 to < 1.30

Specifications
34980A Data Acquisition System Module Overview
Model	Description
Terminal Blocks used for Discrete Wiring. Supports 20 AWG Wire for 100 Connections
3492xT	Multiplexer terminal blocks
3493xT	Matrix and GP terminal blocks
3495xT	Measurement and control terminal blocks
